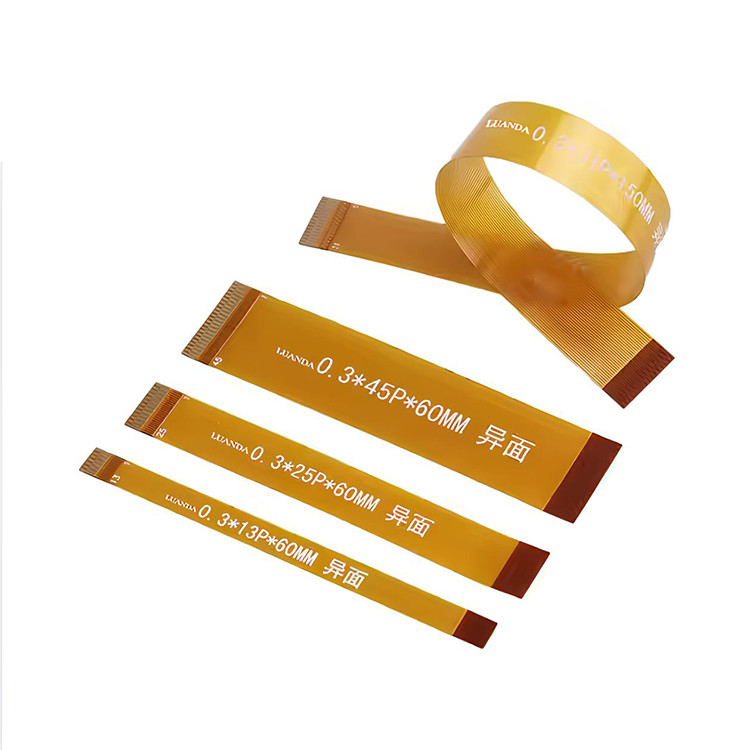

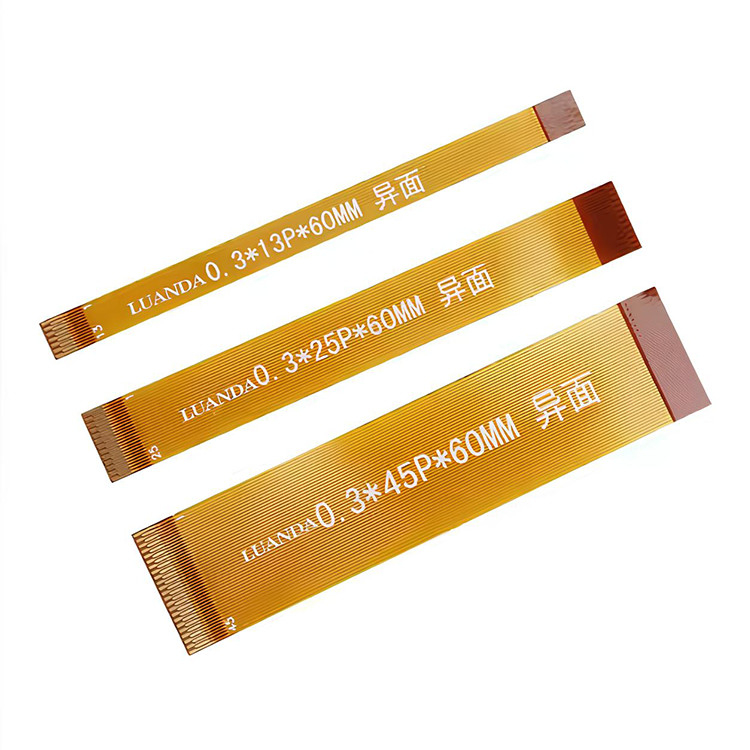

Name: FPC 0,3mm Pitch LVDS MIPI LCD Kabel 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flex Circuit Board
Brand: RY
SKU: RY-0,3 mm Dwuwarstwowy FPC
Rating: 5 (113 reviews)

Dom > Produkty > FFC Kabel FPC >

FPC 0,3mm Pitch LVDS MIPI LCD Kabel 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flex Circuit Board

0.3mm Pitch ffc fpc kabel

9p ffc fpc kabel

11p ffc fpc kabel

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Orzecznictwo:

CE,ROHS

Numer modelu:

RY-0,3 mm Dwuwarstwowy FPC

Skontaktuj się z nami

Poprosić o wycenę

FPC 0,3mm Pitch LVDS MIPI LCD Kabel 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flex Circuit Board

Szczegóły Produktu

Rodzaj:

ZKP

Grubość miedzi:

1/2 uncji

min. Rozmiar dziury:

0,1 mm

Min. min. line width szerokość linii:

0,125 mm

min. Odstępy między wierszami:

±0,05 mm

Wykończenie powierzchni:

Złoto immersyjne; Złocenie; Imm Tin; OSP

Warstwa:

1-2 warstwy (płyta elastyczna)

Warunki płatności i wysyłki

Minimalne zamówienie

ilość można negocjować

Cena

Most favorable

Szczegóły pakowania

Wewnątrz PE, na zewnątrz karton

Czas dostawy

Wysłane w 9-12 dni po dokonaniu płatności

Zasady płatności

L / C, T / T, Paypal, Western Union,

Możliwość Supply

10000 sztuk

Produkty powiązane

Zamówienie 1.25mm Pitch Awm 20624 80c 60v Vw 1 FFC FPC Connector 16 24 45 80 Pin Wire Harness Flexible Flat Cable PCB Socket

Uzyskaj najlepszą cenę

FFC/FPC IS100-L08T-C46-C Czarny do HS100-L08N-N62 Czarny LED FFC EXTENSION CABLE

Uzyskaj najlepszą cenę

OEM / ODM FPC Connector Cable Sino Tech AWG 40

Uzyskaj najlepszą cenę

16 Pin FFC FPC Kabel AWM 20628 0,5 Pitch Do połączenia PCB z łącznikiem wyświetlacza LVDS

Uzyskaj najlepszą cenę

Skontaktuj się z nami

86--13405295160

info@rygroup.net

Skontaktuj się teraz

Opis produktu

Dostosowanie FPC warstwa parametr

Projekt	Zdolność przetwarzania	Szczegółowy proces
Liczba plików	Poziomy od 1 do 8	Liczba warstw wskazuje liczbę linii FPC
Struktura FPC	Jedna strona	Zwykła grubość płyty 0,08-0,12MM
	Dwie strony	Zwykła grubość płyty 0,1-0,2 mm
	Trzy warstwy	Zwykła grubość płyty 0,13-0,2MM
	Cztery warstwy	Gęstość odniesienia ciała drutu wynosi 0,2-0,25 mm
	Piąta warstwa	Gęstość odniesienia ciała drutu wynosi 0,24-0,28MM
	Sześć warstw	Gęstość odniesienia ciała drutu wynosi 0,28-0,33MM
	Osiem warstw	Gęstość odniesienia ciała drutu wynosi 0,35-0,4M

Proces wykonywania rzemiosła

Gęstość płyty Fpc	Strona pojedyncza 0,08 - 0,12 mm	1) odnosi się do grubości płyty miękkiej FPC, z wyłączeniem grubości materiału wzmocnionego, np. powierzchni pomiarowej bez miedzi lub bez folii pokrywczej grubość produktu gotowego zostanie odpowiednio zmniejszona. 2) Jeśli białe pokrycie W przypadku zastosowania folii, grubość pojedynczego panelu wzrośnie o 18 mm, a podwójny panel o 36 mm.
Gęstość płyty Fpc	Podwójna strona 0,1-0,2 mm
Materiał podstawowy Grubość folii miedzianej	12u (± 1 / 3OZ), 18μ (± 1 / 2OZ ), 35μ (± 1OZ) / 70μ (± 2OZ)	Odnosi się do grubości folii miedzianej warstwy linii FPC.
Obsługa powierzchni	Złoto z zlewu, cyna z zlewu, OSP	Oznacza to zanurzenie warstwy niklu i złota na powierzchni podkładki, aby zapobiec utlenianiu podkładki.
Gęstość obszaru wzmocnienia	Całkowita grubość powierzchni wzmocnionej = grubość płyty FPC + grubość wzmocnionej	Wprowadź i wyjąć złoty palec lub dodać grubość do użycia.

Parametry procesu

Tolerancja otworu (płata przez otwór)	± 0,05 mm
Tolerancja otworu (nieprzeklejona przez otwór)	± 0,05 mm
Otwór pozycjonowania i tolerancja PAD	± 0,05 mm
minimalna konstrukcyjna szerokość linii/rozstawienie linii	1 uncja 0,1/0,1 mm±0,03 mm
	1/2 uncji 0,06/0,06 mm±0,02 mm
	1/3 uncji 0,06 mm
Tolerancja do etasu	±0,02 mm
Tolerancja dokładności wyrównania tekstu	±0,2 mm
Tolerancja precyzji dla ustawienia lutownicy	± 0,05 mm
Tolerancja grubości FPC	± 0,03 mm
Tolerancja grubości wzmocnienia PI	±0,03-0,05 mm
Tolerancja grubości blachy stalowej i wzmocnionej FR4	± 0,05 mm
Właściwa tolerancja otwierania płyty wzmacniającej i okna palca	±0,2 mm
Tolerancja lasera (kształt i otwór)	± 0,05 mm
Tolerancja konturu uderzenia (od krawędzi do krawędzi) (z formy stalowej)	±0,1 mm, precyzyjna membrana ±0,05 mm
Wymóg ochrony środowiska	Zgodność z normami ROHS i REACH
Badanie naprężenia termicznego	Zgodność z normami ROHS i REACH

Nasza firma:

RY Electronic Technology Co., Ltd., doświadczona firma z dziesięcioletnim doświadczeniem, specjalizuje się w tworzeniu dostosowanych rozwiązań kablowych i złączy poprzez projektowanie, rozwój i produkcję.Nasza oferta obejmuje szeroki zakres produktów, takich jak kable FFC/FPC, płaskie, elastyczne kable wstążkowe, kable LVDS, specjalnie zaprojektowane podłącza kablowe, podłącza kablowe JST, zespoły kabli Molex, złącza okrągłe, złącza ISOBUS, złącza mikro-koaksjalne i wiele innych.

Dzięki rozległemu zaangażowaniu w branży i bogatej wiedzy, jesteśmy oddani dostarczaniu najwyższej klasy, niezawodnych opcji spersonalizowanych dla naszych klientów.Jeśli potrzebujesz indywidualnych rozwiązań kablowych i złączyZ niecierpliwością czekamy na okazję, by służyć wam wyjątkową obsługą i doskonałym produktem.

FPC 0,3mm Pitch LVDS MIPI LCD Kabel 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flex Circuit Board 0

Nasze zalety:

1Kontrola jakości: większość produktów posiada certyfikat UL CE ROHS. ISO9001:2008.
2Niska MOQ: 5 sztuk/10 sztuk/20 sztuk/50 sztuk, zależy od różnych produktów.
3Szybki czas dostawy: 2 do 15 dni.
4Dobry serwis posprzedażowy: możemy zaoferować wsparcie techniczne lub usługę zwrotną w krótkim czasie.
5. 1 rok gwarancji.
6Usługa OEM/ODM.
7Będziesz się cieszyć:
•100% ochrona jakości produktu
•100% ochrona w czasie wysyłki
•100% zabezpieczenia płatności w odniesieniu do kwoty ubezpieczenia

Częste pytania:
• P: Czy mogę dostać próbki?
A: Tak, zamówienie próbki jest dostępne do kontroli jakości i testowania rynku, a będzie to płatność za przewóz.

• P: Jaki jest czas dostawy?
Odp.: Zwykle potrzeba około 1 do 3 dni, aby wyprodukować próbki.
Zwykle produkcja produktów trwa około 3-7 dni.

• P: Jaki jest termin płatności?
O: Zazwyczaj akceptujemy PAYPAL, T/T jako główny termin płatności, a inne płatności można również wynegocjować.

• P: Problemy z jakością?
A: Jeśli istnieje jakiś problem jakości lub pytanie, możemy zaoferować wsparcie techniczne lub usługę zwrotu.

A: Jakie inne gwarancje istnieją?

• Q: Mamy profesjonalistów, aby zapewnić jeden na jeden usługę posprzedażną, aby zapewnić nabywcom najlepszą usługę posprzedażną

A: Jak się z nami skontaktować?

• Q: wysłać szczegóły zapytania w poniższym, kliknij "wysłać" teraz! darmowy próbki i najlepsze ceny czekają na ciebie, jeśli nie można znaleźć produktu w naszej stronie, można również wysłać zapytanie do nas,Nawet jeśli nam się nie uda., znajdziemy ten sam produkt w dobrej ilości i w dobrej cenie.
